HL23-1儀用電流互感器變比

HL23-1儀用電流互感器概述

本型電流互感器為戶內型產品，適用于額定頻率50Hz或60Hz，額定電壓0.5kV以下的交流電路中，配合電流表、精確測量電流用，也可以作為校驗其它電流互感器的標準使用，產品符合GB1208-2006《電流互感器》標準。

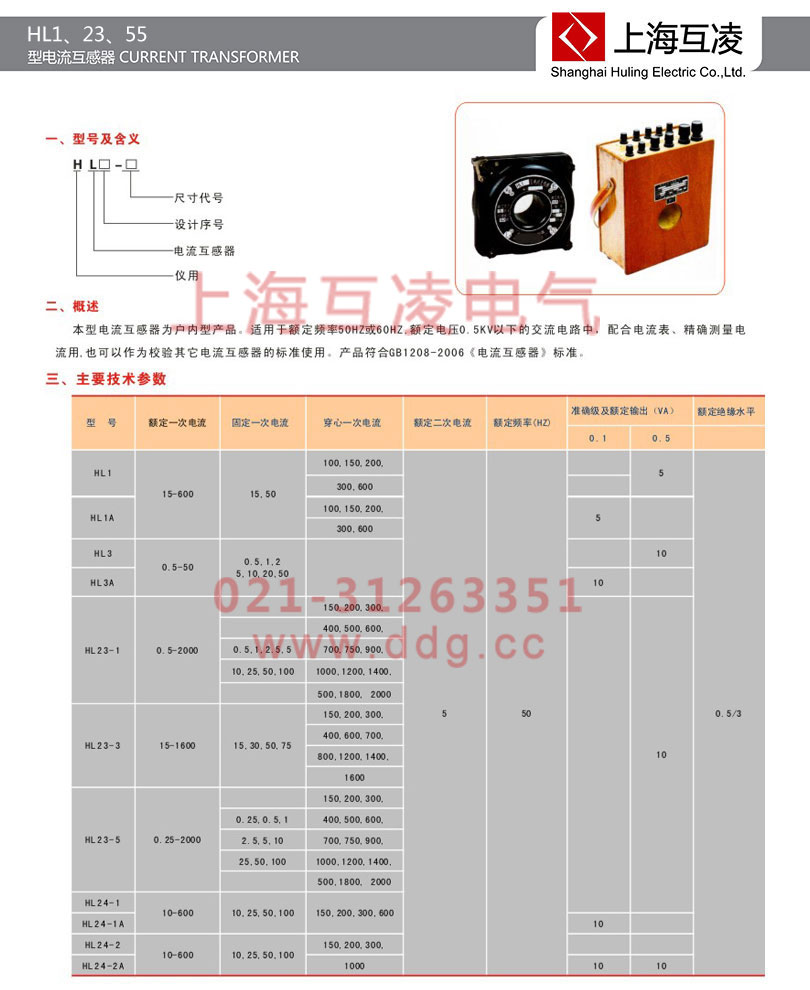

HL23-1儀用電流互感器技術參數表

型號	額定一次電流	固定一次電流	穿心一次電流	額定二次電流	額定頻率(Hz)	準確級及額定輸出(VA)		額定絕緣水平
						0.1	0.5
HL23-1	0.5-2000	/	150,200,300	5	50	/	10	0.5/3
			400,500,600
		0.5,1.2,5	700,750,900
		10,25,50,100	1000,1200,1400
		/	500,1800,2000

HL23-1儀用電流互感器原理

儀用電流互感器一種特殊的變壓器，指用以傳遞信息供給測量儀器、儀表和保護、控制裝置的變換器。也稱測量用互感器，是測量用電壓互感器和測量用電流互感器的統稱。

HL23-1儀用電流互感器作用

儀用電流互感器將一次高電壓或大電流變換為二次低電壓和小電流，一次回路與二次回路之間通過電磁感應傳遞信號，并且相互之間電氣隔離，二次低電壓和小電流方便用于測量儀器或繼電保護自動裝置使用，并且使二次設備與高壓隔離，保證設備和人身安全。

1、用來使儀表、繼電器等二次設備與主電路絕緣。

這即可避免主電路的高電壓直接引入儀表、繼電器等二次設備，又可防止繼電器、儀表等二次設備的故障影響主電路，提高一、二次設備的安全性和可靠性，并有利于人身安全。

2、用來擴大儀表、繼電器等二次設備的應用范圍。

例如用5A的電流表或100V電壓表，通過不同變比的電流、電壓互感器可測量任意高的電流或電壓。而且可使二次儀表、繼電器的規格統一，有利于這些設備的標準化。
