JLSZY-10W組合互感器概述

JLSZY-10W組合互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。

JLSZY-10W高壓計量箱使用環境

1、JLSZY-10W適用于頻率為50Hz的35kV三相交流電力系統中

2、環境溫度：-40℃～+40℃

3、空氣相對濕度：月平均值≤90

4、海拔高度：不超過2000m

5、周圍空氣不應受腐蝕性氣體或可燃性氣體的污染

JLSZY-10W高壓計量箱接線圖

JLSZY-10W組合互感器電壓

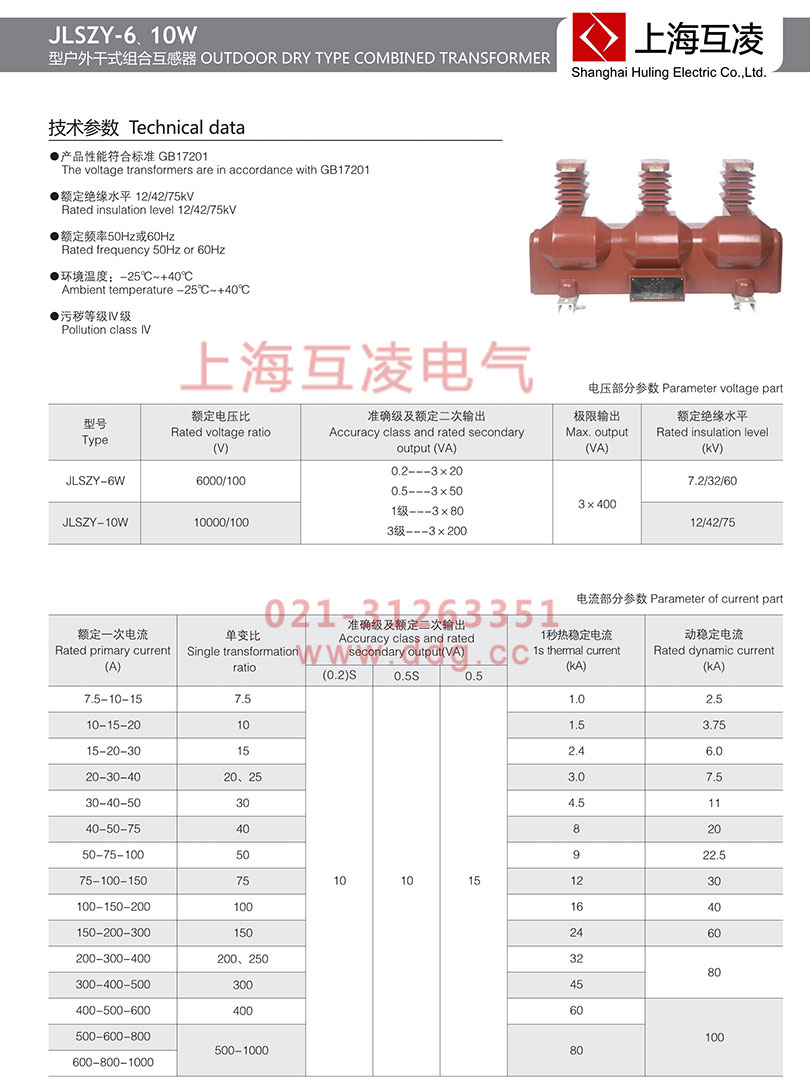

型號	額定電壓比(V)	準確級及額定二次輸出(VA)	極限輸出(VA)	額定絕緣水平（kV）
JLSZY-10W	10000/100	0.2–3×20 0.5–3×50 1級–3×80 3級–3×200	3×400	12/42/75

型號	額定一次電流(A)	單變比	準確級及額定二次輸出(VA)			1秒熱穩定電流(kA)	動穩定電流(kA)
			0.2S	0.5S	0.5
JLSZY-6W、JLSZY-10W	7.5-10-15	7.5	10	10	15	1.0	2.5
	10-15-20	10				1.5	3.75
	15-20-30	15				2.4	6.0
	20-30-40	20、25				3.0	7.5
	30-40-50	30				4.5	11
	40-50-75	40				8	20
	50-75-100	50				9	22.5
	75-100-150	75				12	30
	100-150-200	100				16	40
	150-200-300	150				24	60
	200-300-400	200、250				32	80
	300-400-500	300				45
	400-500-600	400				60	100
	500-600-800	500-1000				80
	600-800-1000

JLSZY-10W組合互感器作用

組合互感器實際上就是電壓互感器和電流互感器的組合，用于計量電業局收費用。表為電業局免費掛，可以是一個電壓互感器和一個電流互感器的組合，用于測量單相功率；可以是兩個電壓互感器和兩個電流互感器的組合，用于在三相三線制中按兩瓦計法測量三相功率；也可以是三個電壓互感器和三個電流互感器的組合，用于三相電測量。

接變壓器時，組合時互感器電壓端子與變壓器輸出并聯，變壓器電流線穿過組合式互感器。

組合式互感器在高壓電網中一般其電能計量作用。組合式互感器與電壓互感器及電流互感器一樣，二次輸出可以接負載，但是，負載一般不宜超過互感器標稱的額定負荷。
