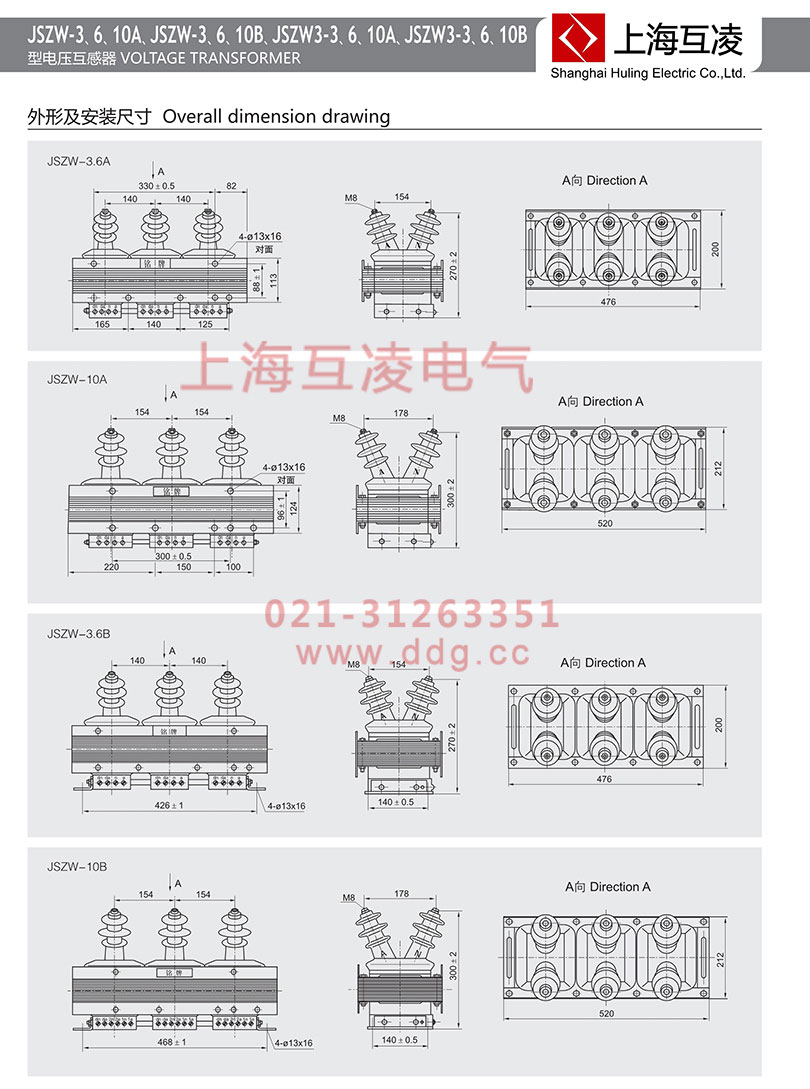

JSZW-6B電壓互感器外形安裝圖

JSZW-6B電壓互感器技術參數

1、產品性能符合標準GB1207和IEC60044-2

2、額定絕緣水平：12/42/75、7.2/32/60kV

3、額定頻率50Hz或60Hz

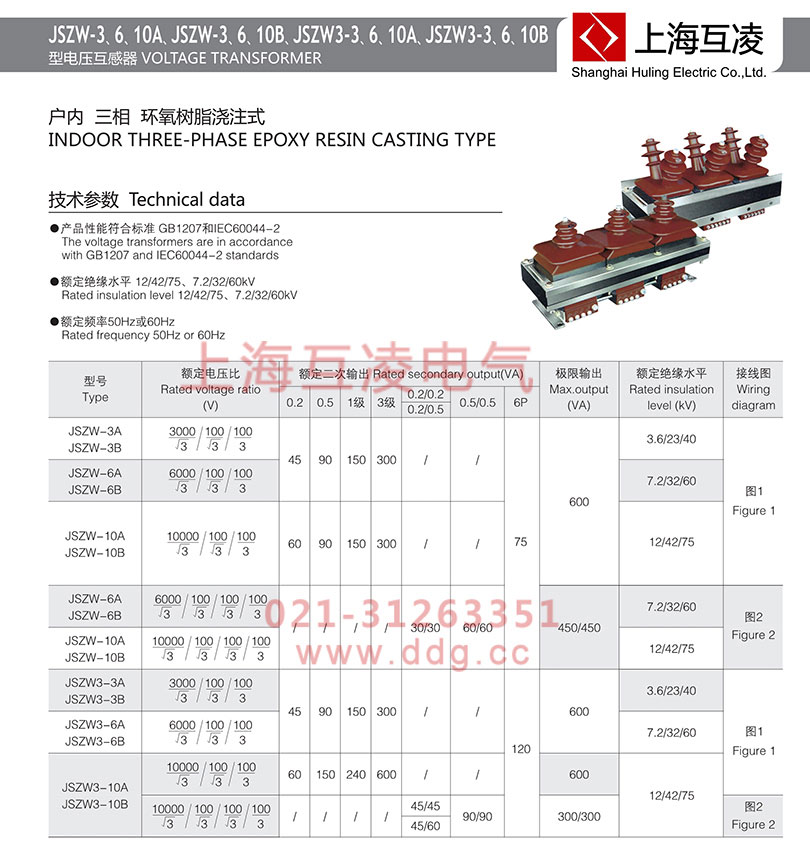

JSZW-6B電壓互感器變比

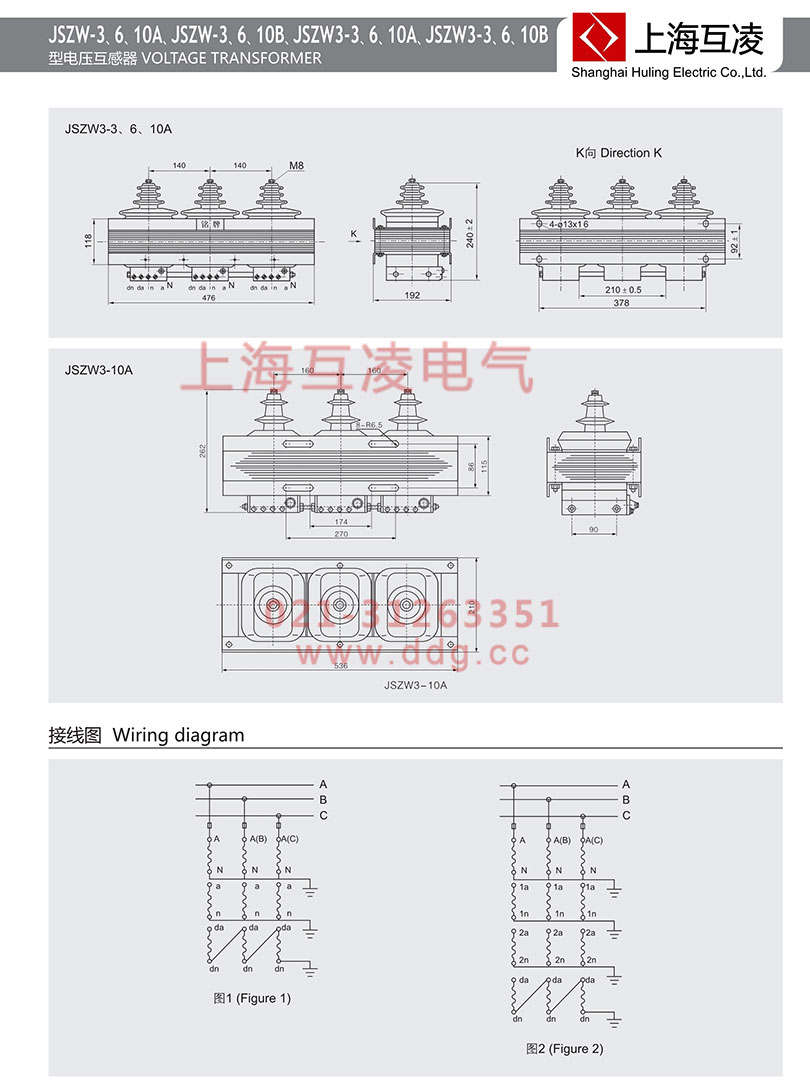

JSZW-6B電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

型號含義：JSZW-6B表示三相環氧樹脂澆注式電壓互感器，額定電壓6kV。

JSZW-6B電壓互感器概述

JSZW-6B電壓互感器為三相、戶內、干式產品，適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控 和繼電保護用。

JSZW-6B電壓互感器結構特點

該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV，導磁材料采用高導 磁硅鋼片，經退火處理。JSZW-6B型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。JSZW-6F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。

JSZW-6B電壓互感器作用

1、對于鐵磁諧振電路，在相同的電源電勢作用下回路可能不只一種穩定的工作狀態。電路到底穩定在哪種工作狀態要看外界沖擊引起的過渡過程的情況。 2、電壓互感器的非線性鐵磁特性是產生鐵磁諧振的根本原因，但鐵磁元件的飽和效應本身也限制了過電壓的幅值。此外回路損耗也使諧振過電壓受到阻尼和限制。當回路電阻大于一定的數值時，就不會出現強烈的鐵磁諧振過電壓。 3、串聯諧振電路來說，產生鐵磁諧振過電壓的的必要條件是ω0=1/L0C<；ω。因此鐵磁諧振可在很大的范圍內發生。
