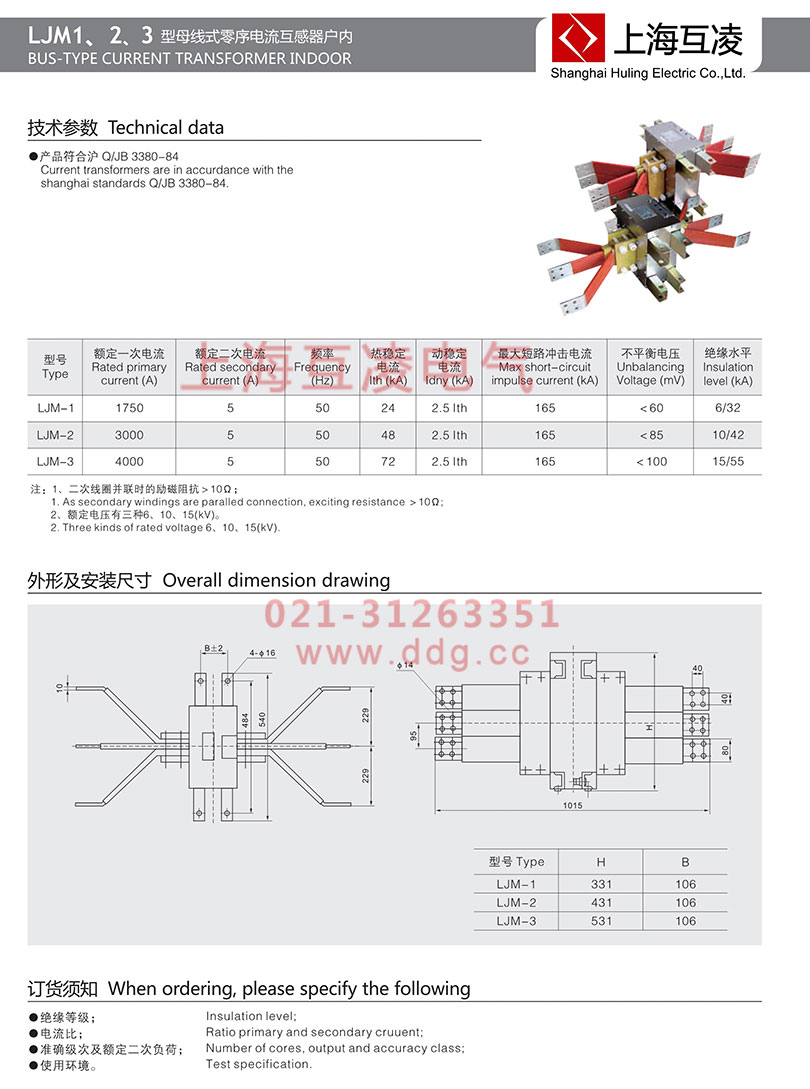

LJM-2零序電流互感器安裝環境

零序電流互感器LJM-2是接2根母排的母線型零序電流互感器，不要安裝在海拔超過000米的地方，周圍溫度不要高于+40攝氏度低于零下5攝氏度，還有周圍空氣的相對濕度大于85%（20攝氏度），本型號零序互感器安裝的場所不允許有會影響互感器絕緣的氣體，蒸汽化學沉積污穢及其他爆炸性和腐蝕性等介質。

LJM-2零序電流互感器型號

LJM-2零序電流互感器變比

型號	額定一次電流(A)	額定二次電流(A)	頻率(Hz)	熱穩定電流(kA)	動穩定電流(kA)	最大短路沖擊電流(kA)	不平衡電壓(mV)	絕緣水平(kA)
LJM-2	3000	5	50	48	2.5lth	165	<85	10/42

注：1、二次線圈并聯時的勵磁阻抗>10歐姆；2、額定電壓有三種6、10、15kV

訂貨須知：絕緣等級、電流比、準確級次及額定二次負荷、使用環境

LJM-2零序電流互感器原理

零序地電流傳感已被用于敏感地電流保護幾十年，但問題仍然由安裝者和說明者提出。本課題討論了如何正確安裝負載電纜以實現正確的地面電流傳感。

嚴格地說，任何地面電流傳感方法都包括檢測零序電流。對于可靠的接地系統，將相電流互感器和一個普通的返回相連接，如果沒有的話，可以測量普通鉛的零序電流。

中性的負載電流。相電流的矢量和等于零序地電流。如果系統堅實接地并且潛在的地面電流很高，這種技術是合適的。然而，如果地面電流大小受到限制(如接地電阻)，則剩余連接的靈敏度通常是不夠的。相電流互感器比必須超過最大預期的連續負荷電流或預期過載。因此，接地電流的靈敏度是有限的。

LJM-2零序電流互感器作用

零序電流互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用，使裝置元件動作，實現保護或監控。當電路中發生觸電或漏電故障時，互感器二次側輸出零序電流，使所接二次線路上的設備保護動作（切斷電源,報警等等）。
